1. DFT系列热式气体质量流量计
DFT系列热式气体质量流量计满足工业气体流量（不含液态水气体，乙炔除外）的监测，采用热扩散原理(金式定律)，无需稳压补偿直接测量出流体的质量流量，可全面替代孔板和差压式流量计，广泛应用于石油、化工、医疗、热电厂等领域。

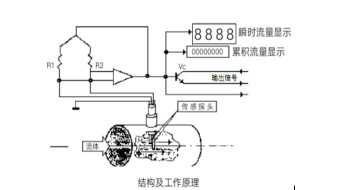

2. 测量原理
热式质量流量计由传感器和信号分析、处理与控制单元两部分构成。传感器一部分测量温度，而另一部分用于加热。前者监控实际过程温度值；后者维持一恒定温度值，使其总是高于实际过程温度且与该过程温度保持恒定的温度差。气体的流量越大，冷却效应就越大，维持差分温度所需的能量也就越大。因此，通过测量加热器的能量便可得出被测气体的流量。
计算公司如下：
3. 产品特点
⚫ 具有体积小、数字化程度高、安装方便，测量准确等优点
⚫ 质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质流量或者标准体积流量。
⚫ 抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
⚫ 数字化设计。整体数字化电路测量，测量准确、维修方便。
⚫ 采用 RS-485 通讯，可以实现工厂自动化、集成化。
⚫ 一体或分体型结构，整机构造简单可靠，安装维护量很少。
⚫ 现场液晶显示瞬时、累积流量，标准电流或电压信号输出，上下限报警等
⚫ 内置存储器，利用电脑、读写器可实现在线维护，无需卸下流量计重新吹扫管线
⚫ 可选整流装置，能降低对前、后直管段的要求
⚫ 可选钽金属探头，测量氯气、光气等强腐蚀性气体
4. 技术参数
型号 | 管道式 DFT-P | 插入式 DFT-G |
适用介质 | 不含液态水的气体，乙炔除外 |
准确度 | ±1%的读数；±5%满量程 |
重复性 | 0.2%满量程 |
温度范围 | 传感器：-40～+230℃/-20～+350℃/-10～+550℃ 转换器：-20～+65℃ |
供电电源 | 24VDC/220VAC |
信号输出 | 4~20mA，RS232输出（非隔离）；RS485输出（光隔离）；MODBUS RTU协议，继电器输出 |
响应时间 | ≤1S |
温度系数 | 0.05%℃ |
显示内容 | 质量流量或者标况体积流量、累积流量，流速，流量百分比，标准时间和累积运行时间 |
过程压力 | ≤4.2MPa（高于此压力与工厂沟通 |
过程连接 | 法兰 | 锁紧装置/球阀连接 |
防爆等级 | Exd IIC T6 Gb |
防护等级 | 传感器IP67；变送器IP65 |
传感器材质 | 316L/哈市合金/特殊定制 |
报警点 | 继电器干接点输出，可选择上限单报警点或上下限双报警点 |
电气接口 | M20*1.5 |
结构类型 | 一体化结构、分体结构 |
5. 传感器

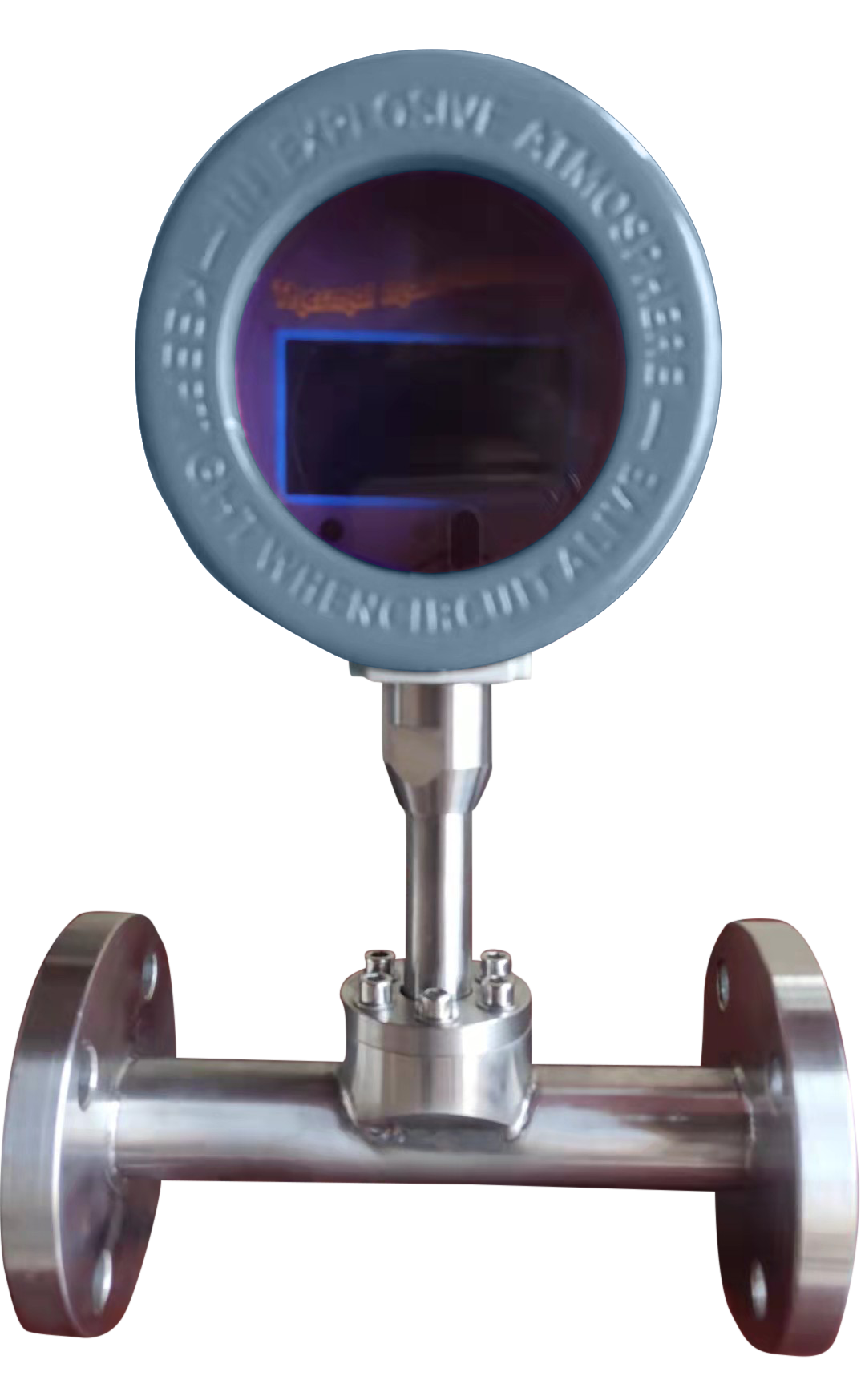

管道式
| Ø 管道安装减少弯道等流体件产生的乱流提高气体流量的测量精度 Ø 可在较短的直管段情况下取得良好的测量结果 Ø 管道口径：DN15～2000mm Ø 直管段要求较小，1D-2D即可实现高精度测量 Ø 一体结构、分体结构 |
插入式  | Ø 可在低压或带压情况下安装、拆卸，非常适用于现有管道的流体测量和变异标的维护修理 Ø 管道口径： DN15～8000mm Ø 安装并配球阀，可以安全便捷安装 Ø 一体结构、分体结构 |

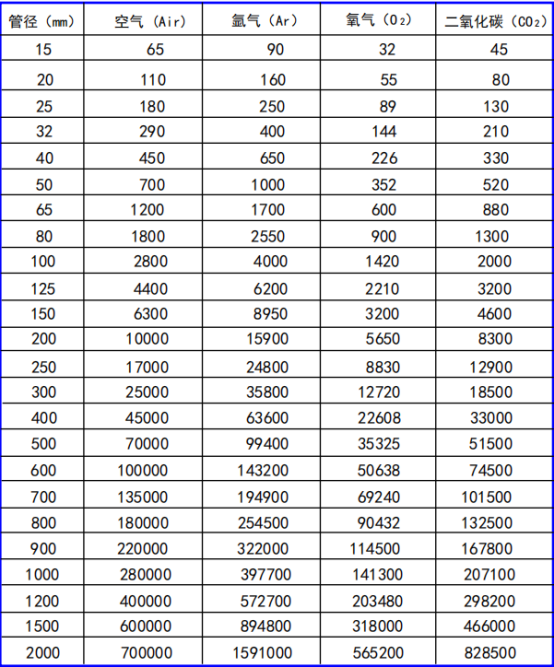

6. 常用气体流量上限表 单位（Nm³/h）
标准状态流量：温度为20℃，压力为101.325KPa时的流量。
其他管径/流量请咨询厂家
7. 安装示意图

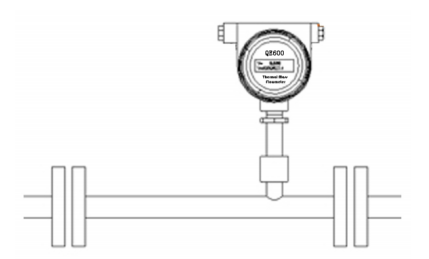

1）管道式安装示意图

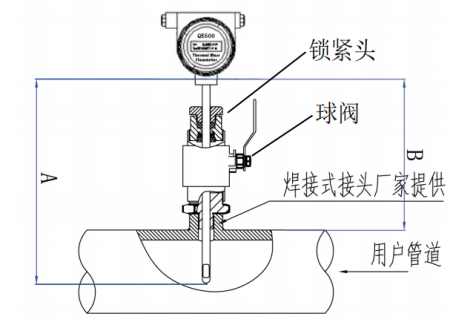

2）插入式安装示意图
