6100P-表压变送器
6100A绝压变送器
6100P/6100A系列表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。也可与HART375或HART475手操器相互通信，进行参数设定、过程监控等。
标准规格
（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）
1：性能规格
调量程的参考精度
（包括从零点开始的线性、回差和重复性）
±0.075%
若TF>10 (TF=最大量程/调节量程)，则为：
±(0.0075×TF)%
可选最高精度0.05% 。
环境温度影响
量程代码 | -20℃～70℃总影响量 |
B | ±(0.20×TF+0.10)%×Span |
其它 | ±(0.10×TF+0.10)%×Span |
长期稳定性
量程代码 | 影响量 |
B | ±0.2%×Span/1年 |
其它 | ±0.1%×Span/1年 |
电源影响
±0.001% /10V(15～42V DC)，可忽略不计
2：功能规格
量程和范围(6100P-表压)
量程/范围 | kPa | bar |
B | 量程 | 0.6～6 | 6～60mbar |
范围 | -6～6 | -60～60mbar |
C | 量程 | 2～40 | 0.02～0.4 |
范围 | -40～40 | -0.4～0.4 |
D | 量程 | 2.5～250 | 0.025～2.5 |
范围 | -100～250 | -1～2.5 |
F | 量程 | 30～3000 | 0.3～30 |
范围 | -100～3000 | -1～30 |
G | 量程 | 0.1～10MPa | 1～100 |
范围 | -0.1～10MPa | -1～100 |
H | 量程 | 0.20～20 MPa | 2.0～200 |
范围 | -0.1～20 MPa | -1～200 |
I | 量程 | 0.4～40 MPa | 4～400 |
范围 | -0.1～40 MPa | -1～400 |
J | 量程 | 0.6～60 MPa | 6～600 |
范围 | -0.1～60 MPa | -1～600 |
量程和范围(6100A-绝压)
量程/范围 | kPa | bar |
B | 量程 | 2～40 | 0.02～0.4 |
范围 | 0～40 | 0～0.4 |
C | 量程 | 2.5～250 | 0.025～2.5 |
范围 | 0～250 | 0～2.5 |
E | 量程 | 30～3000 | 0.3～30 |
范围 | 0～3000 | 0～30 |
量程极限
在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。
零点设置
零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程
安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，量程C有<0.25kPa范围内的零位漂移，其它量程有<0.15kPa范围内的零位影响，均可以通过调节调零校正。无量程影响。
输出
2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。
输出信号极限：Imin=3.8mA，Imax=20.8mA
报警电流
低报模式（最小）：3.8mA
高报模式（最大）：20.8 mA
不报模式（保持）：保持故障前的有效电流值
报警电流标准设置：高报模式
响应时间
放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。
预热时间： < 15s
环境温度
-40～85℃
带液晶显示、氟橡胶密封圈时-20～70℃
储存温度/运输温度
-50～85℃
带液晶显示时：-40～85℃
压力极限
从真空至最大量程。
过载极限：
量程 | 6kPa (B) | 40kPa (C) | 250kPa (D) | 3MPa (F) |
过载极限 | 200KPa | 500KPa | 2000KPa | 7.5MPa |
量程 | 10MPa (G) | 20MPa (H) | 40MPa (I) | 60MPa (J) |
过载极限 | 20MPa | 40MPa | 60MPa | 70MPa |
电磁兼容性(EMC)
见下页《电磁兼容性附表》
3：安装
电源及负载条件
电源电压为24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
最大电源电压：42VDC
最小电源电压：12VDC，15VDC（背光液晶显示）
数字通讯负载范围： 230～600Ω
电气连接
M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。
过程连接
标准过程连接：NPT 1/2内螺纹，可转成NPT 1/2、G1/2以及M20x1.5的外螺纹、KF16真空接口。
4：物理规格
材质
膜片：不锈钢 316L、哈氏合金C
过程连接：不锈钢 316L
填充液：硅油
变送器外壳：铝合金材质，外表喷涂环氧树脂
外壳密封圈：丁腈橡胶（NBR）
铭牌：不锈钢 304
重量
1.6kg（无：液晶显示、安装支架、过程连接）
外壳防护等级
IP67
电磁兼容性附表
序号 | 测试项目 | 基本标准 | 测试条件 | 性能等级 |
1 | 辐射干扰（外壳） | GB/T 9254-2008表5 | 30MHz～1000MHz | 合格 |
2 | 传导干扰 （直流电源端口） | GB/T 9254-2008表1 | 0.15MHz～30MHz | 合格 |
3 | 静电放电(ESD)抗扰度 | GB/T 17626.2-2006 | 4kV(触点) 8kV(空气) | B |
4 | 射频电磁场抗扰度 | GB/T 17626.3-2006 | 10V/m (80MHz～1GHz) | A |
5 | 工频磁场抗扰度 | GB/T 17626.8-2006 | 30A/m | A |
6 | 电快速瞬变脉冲群抗扰度 | GB/T 17626.4-2008 | 2kV(5/50ns,5kHz) | B |
7 | 浪涌抗扰度 | GB/T 17626.5-2008 | 1kV（线线之间） 2kV（线地之间）(1.2us/50us) | B |
8 | 射频场感应的传导干扰抗扰度 | GB/T 17626.6-2008 | 3V(150KHz～80MHz) | A |
注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。
（2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

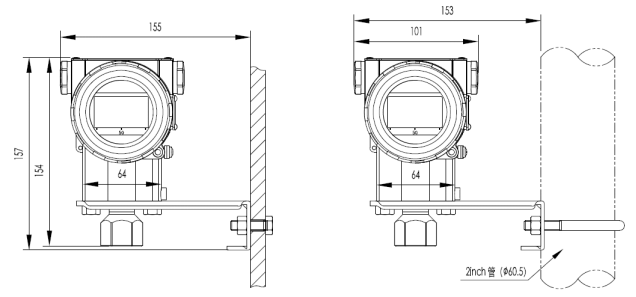

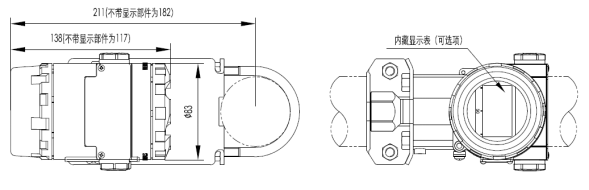

外形尺寸单位（mm）
水平配管连接方式（侧面） 水平配管连接方式（正面）
墙装连接方式 垂直配管连接方式
6100P系 列压力-绝压变送器.pdf
