概述：

  液位和料位统称为物位。超声波物位计用于液位、料位或物体位置的测量。测量时能够保证超声波有效传播到被测液面、料面或固体表面的场合。如：储罐、料槽、计量箱、池子、水箱、水井、水渠、粮仓、料仓、移动物体等。

 分体式超声波物位计的主机和探头是分离的，中间通过电缆相连，超声波探头通常安装于容器上部，主机可根据现场实际需要，灵活选择安装位置，便于使用、观察等。

测量原理：

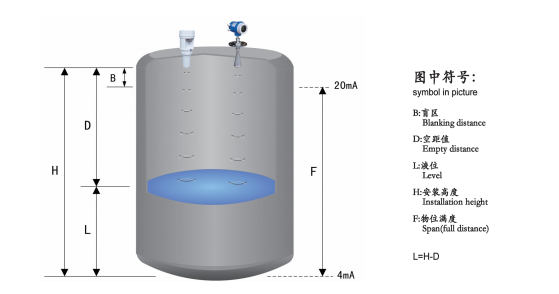

   超声波物位计安装于容器上部，在电子单元的控制下，超声波探头向被测物体发射一束超声波脉冲。声波被物体表面反射，部分反射回波由探头接收并转换为电信号。从超声波发射到被重新被接收，其时间与探头到被测物体的距离成正比。电子单元分析该时间，并根据已知的声速计算出被测距离。通过减法运算就可得出物位值。由于温度对声速具有影响，所以仪表应测量温度，已修正声速。

优势：

   ☆ 分体探头易于安装，主机安装位置灵活，方便使用。

 ☆ 主机功能强大，可实现多点测量、多点报警、多种通讯。

 ☆ 大屏带背光图形液晶显示，中/英文可选菜单系统。

 ☆ 智能回波处理技术，确保准确性和稳定性。

 ☆ 探头透声结构，盲区低，高灵敏度。

 ☆ 探头采购PVC或PTFE材质，使用多种工况，卫生型可选。

 ☆ 探头电缆允许长度为1000米，抗干扰能力好。

 ☆ 电伴热探头，适应寒冷地区。

 ☆ 太阳能供电、信号无线远方方案可选。

 ☆ 可根据客户需求灵活定制。

 技术参数：

量程：  0~40m(具体量程详见选型表)

精度：  0.2%（满量程）

显示方式：图形液晶显示（带背光）

环境温度：-40℃~75℃

供电电源：DC24V(±10%)，0.1A;  AC85~265V,0.05A

外壳材料：ABS

防护等级：IP67

安装方式：墙挂式

传感器：

传感器：

标准型超声波物位计

  易于安装，常用功能齐全，经济实用型优选

  信号输出：DC4~20mA

  开关量输出：高位、低位继电器（共2个）默认常开（可选）

  串行通讯：RS485标准电平（MODBUS）(可选）

  外形尺寸：170*100*70m

多功能型超声波物位计

                   功能齐全，可选配多个继电器、多种通讯、多点测量功能，可定制所需功能。

     信号输出：DC4-20mA(可选RS485串行通讯、HART通讯)

     继电器输出：上限、下限报警和控制

     继电器模式：常开/常闭（可设定）

     继电器数量：2个、4个、6个

     串行通讯：RS485标准电平（MODBUS、PROFIBUS）

     外形尺寸：250*185*125mm

超声波液位计差

                  由一个分体式超声波液位计主机和两个超声波探头组成，用来测量两个容器中物位的差值。

      信号输出: 两路DC4~20mA电流；

            一路DC4~20mA电流，一路RS485串行通讯；

            一路DC4~20mA，一路HART

      继电器输出：上限、下限报警和控制

      故障继电器：液位故障报警

      继电器模式：常开

      继电器数量：2~4个

     串行通讯：RS485标准电平

     外形尺寸：250*182*125mm

 分体式超声波探头

                           分体式探头有多种量程、多种材料可选，可提供寒冷地区应用的电伴热探头，适应不同应用环境，可按客户 特殊要求定制安装尺寸。探头电缆允许1000m,超清抗干扰。

量程:0.00~4.00m(盲区0.20m)

0.00~6.00m(盲区0.25m)

0.00~8.00m(盲区0.30m)

0.00~12.00m(盲区0.50m)

0.00~20.00m(盲区0.80m)

0.00~40.00m(盲区1.50m)

备注：以上为液体量程，对于液面波动剧烈、液体挥发性强，固体料位的有效量程为以上数据的50%左右。

  温度补偿：全范围自动

    压力范围：±0.1MPa

    波束角：8°（3db）

    测量周期：1s可调

   外壳材料：ABS/PVC/PTFE

   外壳防护等级：IP68

    抗腐蚀：耐强腐蚀

    探头引出电缆：标配10m(可加长到1000m)

   寒冷地区安装选用：探头加长或选择电伴热

   安装方式：螺纹、法兰、支架
