1.概述
智能电磁流量计有传感器和转化器两部分组成。它是基于法拉第电磁感应定律工作的，用来测量导电液体的体积流量，是一种速度式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于冶金、化工、城建、环保、食品、医药等领域，用于测量原水、污水、矿浆、酸碱性溶液等导电性液体的体积流量。
2.工作原理
电磁流量计是运用法拉第电磁感应原理，即导电物体在磁场中作切割磁电线运动时，导体中产生感应电动势。其感应电动势E为：
E=BVDK
式中：
K—与磁场分布及轴向长度有关的系数
B—磁感应强度(T)
d—电极间距(m)（测量管内径）
V—流体平均流速(m/s)
传感器将感应电势E作为流量信号，传送到转换器，经放大、变换滤波等一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转化器有4~20mA输出，报警输出及频率输出，并设有RS-485等通讯接口，并支持HART和MODBUS协议。
3.产品特点
⚫ 测量不受流体密度、粘度、温度、压力和电导率变化的影响
⚫ 测量管内无可动部件，便于维护管理；无阻流部件，无压力损失。
⚫ 全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围宽。
⚫ 超低EMI开关电源，适用电源电压变化范围大，抗EMI性好
⚫ 采用16位嵌入式微处理器，运算速度快，精度高，低频矩形波励磁，且励磁频率可编程设置，提高了流量测量的稳定性，功耗低
⚫ 采用SMD器件和表面贴装（SMT）技术，电路可靠性高
⚫ 在现场可根据用户实际需求在线修改量程
⚫ 高清晰度背光LED显示，全中文菜单操作，适用方便，操作简单，易学易懂
⚫ 具有自检与自诊断功能
⚫ 小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制（选配）
⚫ 内部具有三个计算器可分别显示正向累积量反向累积量及差值积算量，内部设有掉电时钟，可记录掉电时间（选配）
⚫ 红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）
4.技术参数
型号 | DFE-F 法兰型 | DFE -H 卫生型 | DFE -C 插入式 | DFE-W 微小口径 |
公称通径 | DN6~DN3000 | DN6~DN200 | DN6~DN3000 | DN2-DN10 |
公称压力 | 0.6~4.0Mpa | 0.6~1.6Mpa | 0.6~4.0Mpa | 1.0MPa~4.0 MPa |
精确定 | 示值的±5%，可选示值的±3%或±2% | DN2-4(1%),DN5-8 (0.5%),DN10(0.25%) |
电极形式 | 标准一体、刮刀型、可拆卸 | 标准一体、可拆卸 | 标准一体 | 标准 |
介质温度 | 一体 -20~70℃ | 一体 -20~﹢70℃ | 一体化安装 -20℃~﹢60℃ | ≤90℃ |
分体 -20~180℃ | 分体 -20~﹢160℃ |
衬里材质 | 聚氯丁橡胶、聚氨酯橡胶、据硅氟橡胶、聚四氟乙烯（PTFE）、聚全氟乙丙烯（F46）、FPA | 聚四氟乙烯（PTFE）、聚全氟乙丙烯（F46）、FPA | 无衬里 | F46，PFA,(DN10可选PTFE) |
电极材质 | SUS316、哈氏合金B、哈氏合金C、钛、坦、铂/铱合金、不锈钢涂覆碳化钨 | SUS316、哈氏合金B、哈氏合金C、钛、坦、铂/铱合金 | SUS316、哈氏合金B、哈氏合金C、钛、坦 | 316L,哈氏合金,钛，钽，铂金 |
结构形式 | 一体、分体、沉浸 | 一体、分体、沉浸 | 一体、分体 | 一体，分体 |
环境温度 | -20~60℃ |
环境湿度 | 5%~95%RH |
电导率范围 | 被测流体电导率≥5μs/cm |
通讯输出 | RS485、RS232、HART和Modbus Profibus-DP |
信号输出 | 4~20mA（负载电阻0~750Ω），脉冲/频率、控制电平 |
供电电源 | 220VAC,允差15%或24VDC,波纹≤5% | AC:85V~265V, DC:18V~36V |
防护等级 | IP65,特殊定制可达IP68 |
防爆等级 | Exdia[iaGa]q IIC T6 Gb |
5.传感器
法兰型  | Ø 合理选用衬里及电极材料，可实现良好的耐腐蚀性和耐磨性 Ø 测量管内无阻流部件，无压损。 Ø 配合各种衬里材料，可适用于测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆等介质的流量 流量计与配管之间均采用法兰连接，法兰符合国标 |
插入式  | Ø 可在低压或带压情况下不停水安装、拆卸，非常适用于现有管道的流体测量和变异标的维护修理 Ø 传感器内无活动部件，结构简单，工作可靠。 Ø 传感器压损极低，能量损耗小 Ø 制造成本和安装费用低，特别适用于大中径管道流量测量 |
卫生型  | Ø 适用于食品、饮料、生命科学领域适用于气体和蒸汽流量测量 Ø 可选法兰、卡盘、夹持、螺纹安装方式，符合卫生标准 Ø 易清洗，使电磁流量计在使用过程中不易被污染，且能有效防止测量流体残余物在测量管中的堆积 |
微小口径  | Ø 广泛应用于脱硫脱硝氨水和尿素溶液的测量，实验室、小型试验装置、化工、食品、医药 Ø 口径：DN2-DN10 Ø 无压损；对振动不敏感； Ø 安装和调试简单； Ø 测量精度高 Ø 测量范围广 |
6.电磁流量计衬里材料的选择
材 料 | 主要性能 | 适用范围 |
聚胺脂橡胶 | 1.耐磨性能好 2.耐酸、碱性能差 | ＜45℃测中性强磨损的煤浆、泥浆和矿浆 |
天然橡胶(软橡胶) | 1.弹性、耐磨性好 2.耐一般的弱酸、弱碱的腐蚀 | ＜80℃ 测水、污水 |
耐酸橡胶 (硬橡胶) | 1.能耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠(钾)的腐蚀 2.不耐强氧化剂的腐蚀 | -25℃～+90℃ 测一般的酸、碱、盐溶液 |
氯丁橡胶 | 1.弹性、耐磨性好 2.耐一般低浓度的酸、碱、盐溶液的腐蚀，但不耐氧化性介质的腐蚀 | ＜80℃ 测水、污水、泥浆和矿浆 |
氟塑料 | 聚四氯乙烯F-4 (PTFE) | 1.耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂 2.耐磨性强、粘接性能差 | -40℃～+180℃ 测浓酸、浓碱强腐蚀性溶 液及卫生介质 |
全氯乙丙烯F46 (PTFE) | 1.同PTFE不耐的介质 2.不耐发烟硝酸、丁基锂 | 同PTFE，能用于较高负压 |
PFA | 耐化学腐蚀性与FEP相近 | 同FEP不耐的介质 |
7.电极材料耐腐蚀性的选择
电极材料 | 耐腐蚀性能 |
SUS316 | 用于工业用水、生活用水、污水具有弱腐蚀性的介质，广泛用于石油、化工、钢铁等工业部门及市政、环保等领域 |
哈氏合金B | 对沸点以下一切浓度的盐酸有良好的耐腐蚀性，也耐硫酸、磷酸、氯氟酸等非氧化性酸、碱、非氧化盐液的腐蚀。不适用硝酸 |
哈氏合金C | 能耐非氧化性酸，如硝酸、混酸或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如Fe+++、Cu++或含其他氧化剂的腐蚀。如高于常温的次录酸钠盐溶液、海水的腐蚀。不适用盐酸。 |
钛（Ti） | 能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱等的腐蚀。不适用较纯的还原性酸（如硫酸、盐酸）的腐蚀，但酸中含有氧化剂（如硝酸、Fe+++、Cu++）时，则腐蚀性大为降低。 |
钽（Ta） | 具有优良的耐腐蚀性，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和150℃以下的硫酸和王水）的腐蚀。不适用氢氟酸、发烟硫酸、碱 |
铂/铱合金 | 几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸）。不适用铵盐 |
碳化钨 | 用于无腐蚀性，强磨损性介质。不适用无机酸、有机酸、氯化物 |
8.外形尺寸图

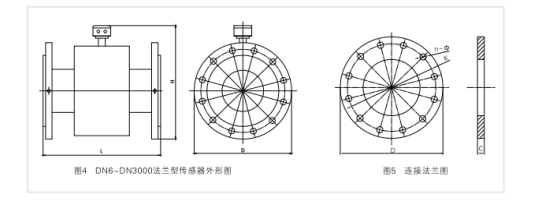

1）.法兰外形尺寸图

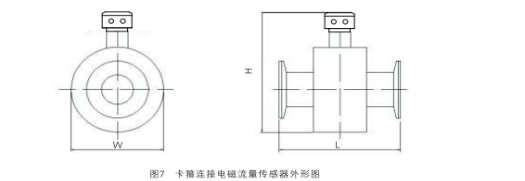

2）卫生型尺寸图

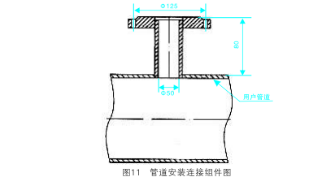

3）插入式型尺寸图
4)微小法兰尺寸图
