概述：
涡街流量传感器具有测量范围广、准确度高、压损小、性能稳定、安全可靠、安装使用方便等优点。广泛应用于石油、化工、电力、制药、食品、煤炭、环保、轻纺、冶金、造纸等行业，适用于各种气体、液体、蒸汽等低粘度流体的流量测量，也可用于测量含有少量颗粒、杂质的浑浊液体。
原理

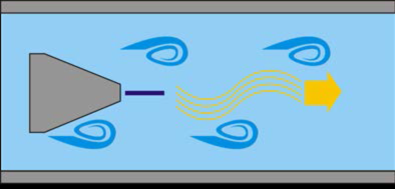

根据冯卡门涡街原理，在流体管道中垂直流量向置入一三角柱型挡体，便会使流体振动而在三角柱两侧产生左旋和右旋两列交替旋涡。当满足一定条件时，这两列旋涡便会达到稳定、规则的状态，旋涡振动频率f与管道内流体平均流速v成正比。
式中： St*v1/d1=St*v/md
f－发生体一侧产生的卡门旋涡频率（单位：Hz）
St－斯特劳哈尔数，当雷诺数大于20000时是定值（单位：无量纲）
v1－旋涡发生体两侧的平均流速（单位：m/s）
d1－旋涡发生体的宽度（单位：m）
m－旋涡发生体两侧弓形面积与截面积之比；
v－管道内的平均流速（单位：m/s）
特点
l软件采用信号跟踪、分析算法，实时抑制振动噪声并准确提取流量信号
l采用隔离电源和多种抗干扰措施，电子模块有效屏蔽掉部分干扰
l下限可测量流速达到了标准的水平
l稳定性，比传统技术稳定性平稳，量程可做到30:1
l模块化设计，保证产品的可靠性和一致性，以及长期稳定性
l有HART、Modbus多种通讯方式
l有微功耗设计型，单节锂电池供电可连续工作3~5年
l先进的探头封装技术，可达IP68防护等级，长期稳定性好，不惧潮湿环境
l增强的探头安装结构工艺，可耐受1g管道振动
l高温型可测量450℃蒸汽流量
技术参数
型 号 | DFV-F | DFV-J |
连接形式 | 法兰 | 夹持 |
口 径 | DN15~DN350 | DN15~DN150 |
应用 | 液体、气体和蒸汽应用，介质必须是均匀的、单相的 |
传感器结构 | 压电式 |
适用介质 | 气体、液体、蒸汽 |
材质 | 304、316、其它材料需要特殊定制 |
精度 | ±1（气体、蒸汽）、±0.75（液体）（雷诺系数≥20000 |
重复性 | ±0.3% |
压力登记 | 1.6MPa、2.5MPa、4.0MPa，Class150，Class300高压定制 |
介质温度 | -40~+280℃，-40~+350℃，-40~+450℃，-196~+85℃ |
环境温度 | 普通型：-40~80℃度（LCD工作温度-20~+70℃） 本安防爆：-40~+60℃ ，隔爆：-20~+60℃ |
环境湿度 | 5％~90％RH |
供电电源 | 两线制或四线制：12~30VDC电池供电：3.6VDC锂电池（一节ER34615锂电工3~5年） |
输出信号 | 4~20mADC，脉冲信号（传感器原始振动信号） |
通讯协议 | 可选HART、RS485/Modbus RTU |
显 示 | 128X64点阵LCD显示，英汉双语菜单 |
电气接口 | M20X1.5或1/2NPT |
防护等级 | IP65、IP67、IP68 |
防爆标志 | Exia IIC T1~T6 Ga |
传感器
外形尺寸
