概述

DFC系列质量流量计依据科里奥利力测量原理，在对流体流量的检测过程中，不受被测流体的物理特性（如温度、压力、粘度、密度）影响，可实现对管道流体质量流量的直接精密测量。该流量计具有无可动部件、无阻流检测设计，量程比宽、准确度高（±0.2%）、耐压高、温度范围宽等特点，可对各种油品、天然气、液化气、压缩气体、溶剂、浆液、高粘度流体等流体进行高精度质量流量测量。

应用

DFC系列质量流量计依据科里奥利力测量原理，在对流体流量的检测过程中，不受被测流体的物理特性（如温度、压力、粘度、密度）影响。

可对各种油品、酸、碱、油漆、溶剂、浆液等液体（包括多相流体、高粘度液体）和天然气、压缩空气等气体直接进行高精度质量流量测量。

流量传感器按ⅡC类本质安全防爆的要求设计、制造，可在相应的防爆现场安装和使用。

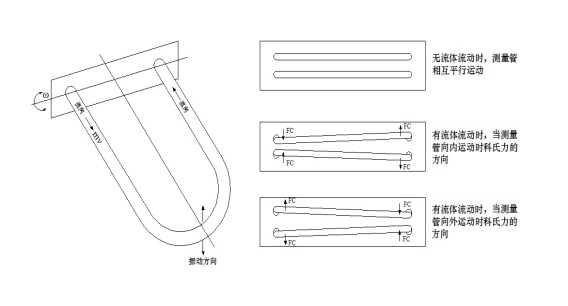

测量原理

测量功能是基于科里奥利力原理来实现质量流量测量。

科里奥利力是在旋转运动的系统中，一个质点在朝向或离开此旋转轴的方向相对于该系统移动时,所受到的力，即

Fc=2·Δm（ω·ν）

当旋转角速度恒定时, 科里奥利力的大小即取决于运动物体的质量和物体的径向运动速度。

Δm   运动物体的质量

ω   旋转角速度

ν   径向运动物体的运动速度

特点

★ DFC系列质量流量计可在测量过程中同时完成多变量（质量流量、体积流量、温度、密度）的测量。

★ 一体式和分离型的结构设计，满足不同的现场安装需要。

★ 平衡式双测量管测量系统，有效的减少了外部安装应力和振动的干扰。

★ 基于微处理器的高性能信号处理电路，具有更高的测量效率。

  ★ 传感器的无可动部件、无阻流检测设计，保证了DFC系列质量流量计的使用寿命。

 性能参数

 测量范围：  2kg/h ~ 180 t/h

 测量误差：  液体质量流量：±0.20%  o.r.

           气体质量流量：±0.50%  o.r.

      重 复 性：   液体流量：±0.10%  o.r.

                                       气体流量：±0.25%  o.r.

 工作压力：  0~4 MPa， 21MPa可选

 流体温度：  -50℃～200℃

 变送器环境温度：-20℃～+70℃

 电源电压：          DV 24V±10%

 响应时间：   1～5s可调（出厂设置为1s）

 防护等级：   传感器  IP65

 输出信号：  l 4～20mA   负载电阻<500Ω（瞬时流量或密度可选）；

                         l 0～10kHz   瞬时流量脉冲信号                                   l RS - 485    通讯信号

 防爆标志：  Ex ib [ib]ⅡC T2/T3/T4/T5/ Gb

  整机功耗：   ＜5W

 外观尺寸：
