1、测量原理
雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，碰到被测介质表面，其部分能量被反射回来，被同一根天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。80X系列雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
即使在工况比较复杂的情况下，存在虚假回波，用新的微处理技术和调试软件也可以准确的分析出物位的回波，获得准确的测量结果。
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速

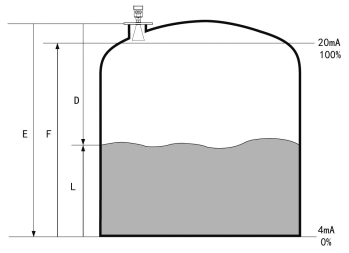

因空罐的距离E已知，则物位L为：
L=E-D
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境，对应于4－20mA输出。
l 应用介绍：
6GHz智能系列雷达物位计适用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
2、 产品简介

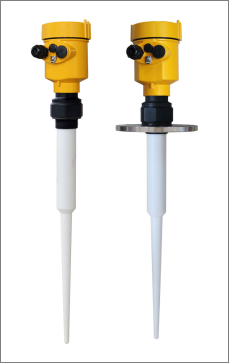

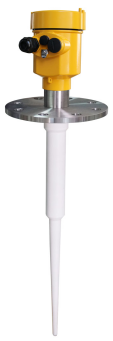

l 801
适用介质： 液体，微腐蚀性液体
应 用： 污水液位测量；
挥发性小的酸碱液位测量；
浆料料位测量；
防爆认证： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
测量范围： 0～20m
天 线： 棒式天线（PP/PTFE）
频 率： 6GHz
过程温度：（-40～130）℃
测量精度： ±10mm
过程压力：（-0.1～0.3）MPa
信号输出：（4～20）mA/HART
现场显示： 四位LCD可编程
电 源： 两线制（DC24V）
四线制（DC24V/AC220V）
重 复 性： ± 1mm
外 壳： 铝 单腔/铝 双腔/塑料 单腔/不锈钢 单腔
过程连接： 法兰（选配）/螺纹
l 802
适用介质： 液体，特别适合强腐蚀性液体
应 用： 具有压力的液位测量
污水液位测量
挥发性大的酸碱液位测量
浆料料位测量
防爆认证： Exia ⅡC T6 Ga/Exd ⅡC T6 Gb
测量范围： 0～20m
天 线： 棒式天线（PTFE）
频 率： 6GHz
过程温度： -40～130℃(标准型)/-40～180℃(高温型)
测量精度： ±10mm
过程压力：（-0.1～1.6）MPa
信号输出：（4～20）mA/HART
现场显示： 四位LCD可编程
电 源： 两线制（DC24V）
四线制（DC24V/AC220V）
重 复 性： ± 1mm
外 壳： 铝 单腔/铝 双腔/塑料 单腔/不锈钢 单腔
过程连接： 翻边法兰

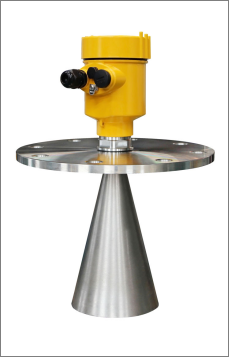

l 803
适用介质： 液体,特别是带有压力及挥发性液体
应 用： 原油、轻油液位测量；
氢氧化铝液位测量；
原煤、石灰石仓位测量；
焦碳料位测量；
防爆认证： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
测量范围： 0～35m
天 线： 喇叭天线
频 率： 6GHz
过程温度： -40～130℃(标准型)/-40～230℃(高温型)
测量精度： ±10mm
过程压力：（-0.1～4）MPa
信号输出：（4～20）mA/HART
现场显示： 四位LCD可编程
电 源： 两线制（DC24V）
四线制（DC24V/AC220V）
重 复 性： ± 1mm
外 壳： 铝 单腔/铝 双腔/塑料 单腔/不锈钢 单腔
过程连接： 法兰(选配)/ 螺纹
l 803T
适用介质： 液体,特别是带有腐蚀性及挥发性的液体
应 用： 酸碱储罐等
防爆认证： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
测量范围： 0～20m
天 线： 防腐全密封天线
频 率： 6GHz
过程温度： -40～130℃
测量精度： ±10mm
过程压力：（-0.1～0.6）MPa
信号输出：（4～20）mA/HART
现场显示： 四位LCD可编程
电 源： 两线制（DC24V）
四线制（DC24V/AC220V）
重 复 性： ± 1mm
外 壳： 铝 单腔/铝 双腔/塑料 单腔/不锈钢 单腔
过程连接： DN150 PN16法兰连接

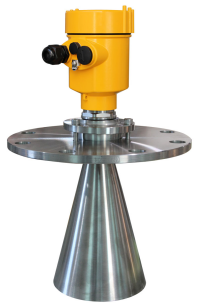

l 804
适用介质： 固体颗粒或块料，不适用固体粉料
应 用： 石灰块料测量
原煤块料测量
防爆认证： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
测量范围： 0～35m
天 线： 喇叭天线
频 率： 6GHz
过程温度： -40～130℃
测量精度： ±10mm
过程压力：（-0.1～0.3）MPa
信号输出：（4～20）mA/HART
现场显示： 四位LCD可编程
电 源： 两线制（DC24V）
四线制（DC24V/AC220V）
重 复 性： ± 1mm
外 壳： 铝 单腔/铝 双腔/塑料 单腔/不锈钢 单腔
过程连接： 万向节法兰（选配)

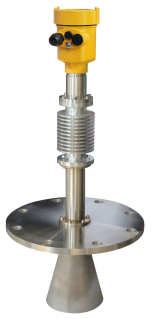

l 805
适用介质： 固体，特别是高温环境下的介质测量
应 用： 高炉料位测量
防爆认证： Exia ⅡC T6 Ga/Exd ⅡC T6 Gb
测量范围： 0～15m
天 线： 喇叭天线
频 率： 6GHz
过程温度：（-40～400）℃
测量精度： ±15mm
过程压力：（-0.1～0.3）MPa
信号输出：（4～20）mA/HART
现场显示： 四位LCD 可编程
电 源： 两线制（DC24V）
四线制（DC24V/AC220V）
重 复 性： ± 1mm
外 壳： 铝 单腔/铝 双腔/塑料 单腔/不锈钢 单腔
过程连接： 法兰
技术参数
一般数据
天线型材 PTFE、PP、PVDF、不锈钢
外壳 铸铝、塑料、不锈钢
外壳和外壳之间的密封 硅橡胶
外壳视窗 聚碳酸脂
接地端子 不锈钢
过程连接:
801 G1½″A 螺纹 或 1½″NPT 螺纹 或 法兰
802 PTFE翻边法兰
803 不锈钢法兰 / 螺纹
803T 不锈钢+PTFE 翻边法兰
804 不锈钢万向法兰
805 不锈钢法兰
供电电压
两线制 24 VDC
四线制 198～242VAC（双腔隔爆） 110VAC （双腔隔爆）
功耗 max. 22.5mA
允许纹波 - <100Hz Uss < lV
- (100～100K)Hz Uss < l0mV
电缆参数
电缆入口／插头 1个 M20×l.5电缆入口（电缆直径6～12mm）
1个 盲堵 M20×l.5
弹簧接线端子 用于导线横截面2.5mm²
输出参数
输出信号 (4～20)mA/HART
分辨率 1.6μA
故障信号 电流输出不变；20.5mA；22mA；3.9mA
四线制负载电阻 500Ω
积分时间 (0～36)s，可调
特征参数
盲区 天线末端
测量距离:
801 20m（液体）
802 20m（液体）
803 35m （液体及固体块料）
803T 20m（液体）
804 35m（固体）
805 15m（固体）
测量间隔 约1s （取决于参数设置）
调整时间 约1s （取决于参数设置）
分辨率 1mm
精度 10mm 或＜0.1%（见下面精度示意图）
工作存储及运输温度 (-40～80) ℃
过程温度（天线部分的温度）:
801 -40～130℃
802 -40～130℃ (标准型) / -40～180℃ (高温型)
803 -40～130℃ (标准型) / -40～230℃ (高温型)
803T -40～130℃
804 -40～130℃
805 (-40～400)℃
相对湿度 ＜95%
罐内压力 Max. 4MPa
耐 震 振动频率(10～150)Hz，振动加速度可达l0m/s²

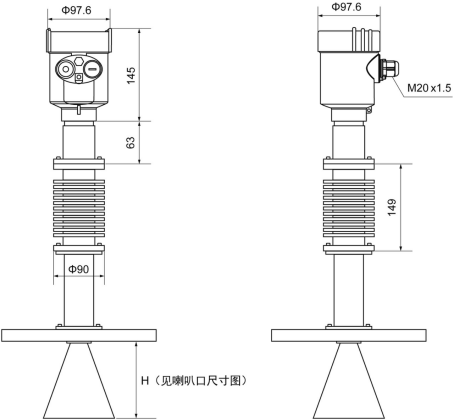

产品尺寸

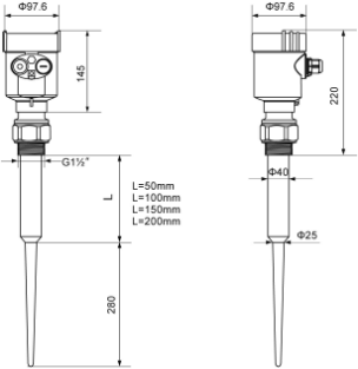

801
802

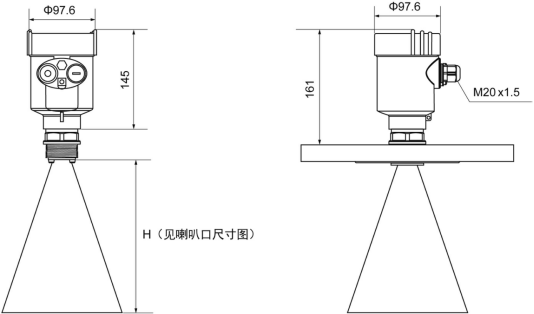

803

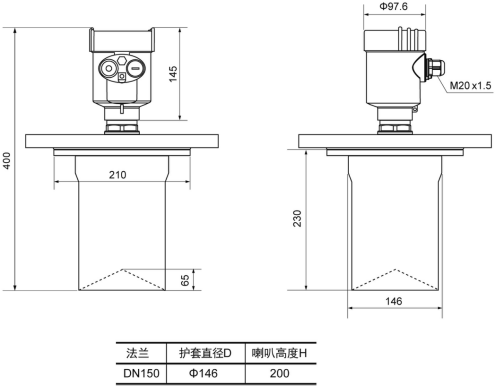

803T

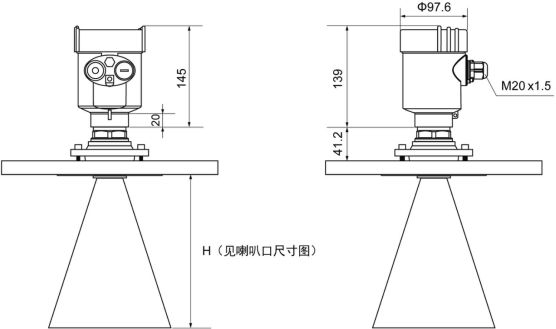

804
805
