1、产品概述

90X 系列传感器是26G高频雷达式物位测量仪表，测量距离可达80米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于各种强腐蚀性液体的测量。

原理

雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号。

                       A   量程设定

              B   低位调整

                              C   高位调整

           D  盲区范围

测量的基准面是：螺纹底面或法兰的密封面。

注意：使用雷达物位计时，保证高料位或液位不能进入测量盲区（图中D所示区域）。

26G高频雷达物位计特点：

l 天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

l 几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

l 严重粉尘环境对高频物位计工作影响不大。

l 波长更短，对在倾斜的固体表面有更好的反射。

l 波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

l 测量盲区更小，对于小罐测量也会取得良好的数据。

l 高信噪比，即使在波动的情况下也能获得更优的性能。

l 高频率，是测量固体和低介电常数介质的选择。

2、仪表介绍

l 901

        应 用：  各种腐蚀的液体

       测量范围： 0~10米

       过程连接： 螺纹、法兰

       过程温度： -40～130℃

       过程压力： -0.1～0.3MPa

       精度： ±5mm

        防护等级： IP67

       频率： 26GHz

                        电源：两线制（DC24V）/四线制（DC24V/AC220V）

                        防爆等级：Exia ⅡC T6 Ga / Exd ⅡC T6 Gb

                       外壳：铝 单腔 /铝 双腔 / 塑料 单腔/ 不锈钢 单腔

                        信号输出：4~20mA（两线/四线）/  Mod bus-RS485

l 902

     _{应用：  耐温、耐压、轻微腐蚀的液体}

     _{测量范围： 0~30米}

     过程连接： 螺纹、法兰

     过程温度： -40～130℃( 标准型 ) /  -40～230℃( 高温型 )

     过程压力： -0.1～4.0MPa

     精         度：  ±3mm

     防护等级： IP67

     频率： 26GHz

                       电源：两线制（DC24V）/四线制（DC24V/AC220V）

                       防爆等级：Exia ⅡC T6 Ga / Exd ⅡC T6 Gb

                       _{外 壳：铝 单腔 / 铝 双腔 / 塑料 单腔/ 不锈钢 单腔}

                       信号输出：4~20mA（两线/四线）/  Mod bus-RS485

l 902T

      应  用： 腐蚀性液体、蒸汽、挥发性液体

      测量范围： 0~20米

      过程连接： 法兰

      过程温度： -40～130℃( 标准型 ) /  -40～230℃( 高温型 )

      过程压力： -0.1～2.0MPa

      精        度：  ±3mm

      防护等级： IP67

      频        率： 26GHz

      电源：两线制（DC24V）/四线制（DC24V/AC220V）

                        防爆等级：Exia ⅡC T6 Ga / Exd ⅡC T6 Gb

                        外壳：铝 单腔 / 铝 双腔 / 塑料 单腔/ 不锈钢 单腔

                       信号输出：4~20mA（两线/四线）/  Mod bus-RS485

l 902S

     应        用： 轻微腐蚀性液体，蒸汽、挥发性液体

     测量范围： 0~15米

     过程连接：法兰、螺纹

     过程温度： -40～130℃( 标准型 ) /  -40～230℃( 高温型 )

     过程压力： -0.1～2.0MPa

     精        度：  ±3mm

     防护等级： IP67

     频        率： 26GHz

     现场显示：四位LCD    可编程

     电源：两线制（DC24V）/四线制（DC24V/AC220V）

     防爆等级：Exia ⅡC T6 Ga / Exd ⅡC T6 Gb

     外壳：铝 单腔 / 铝 双腔 / 塑料 单腔/ 不锈钢 单腔

     信号输出：4~20mA（两线/四线）/  Mod bus-RS485

l 903

     应 用：固体料、强粉尘、易结晶、 结露场合

     测量范围： 0~70米

     过程连接： 万向法兰

     过程温度：  -40～130℃( 标准型 ) /  -40～230℃( 高温型 )

     过程压力：  -0.1～4.0MPa( 平板法兰 )

                                        -0.1～0.3MPa ( 万向法兰 )

     精        度： ±15mm

     防护等级： IP67

     频率： 26GHz

     电源：两线制（DC24V）/ 四线制（DC24V/AC220V）

                       防爆等级：Exia ⅡC T6 Ga / Exd ⅡC T6 Gb

                       外壳：铝 单腔 / 铝 双腔 / 塑料 单腔/ 不锈钢 单腔

                       信号输出：4...20mA/HART( 两线/四线 )  /  Mod bus-RS485

l 904

       应用：  固体料、强粉尘、易结晶、 结露场合

       测量范围： 0~80米

       过程连接：  螺纹、万向法兰

       过程温度： -40～130℃( 标准型 ) /  -40～230℃( 高温型 )

       过程压力： -0.1～0.3MPa

       精度： ±15mm

       防护等级： IP67

       频率： 26GHz

       电源：两线制（DC24V）/四线制（DC24V/AC220V）

       防爆等级： Exia ⅡC T6 Ga / Exd ⅡC T6 Gb

       外壳：铝 单腔 / 铝 双腔 / 塑料 单腔/ 不锈钢 单腔

       信号输出：4...20mA/HART( 两线/四线 ) /  Mod bus-RS485

l 905

     应用： 固体颗粒、粉料

     测量范围： 液体  0~ 30米/ 固块   0~20米/ 固粉  0~ 15米

     过程连接： 螺纹、法兰

     过程温度： -40～130℃( 标准型 ) /  -40～230℃( 高温型 )

     过程压力：  -0.1～4.0MPa  (平板法兰 )

                                           -0.1～0.3MPa（万向法兰）

      精        度：  ±15mm

      防护等级： IP67

      频率： 26GHz

      电源：两线制（DC24V）/四线制（DC24V/AC220V）

      防爆等级： Exia ⅡC T6 Ga / Exd ⅡC T6 Gb

     外壳：铝 单腔 / 铝 双腔 / 塑料 单腔/ 不锈钢 单腔

     信号输出：4...20mA/HART( 两线/四线 ) / Mod bus-RS485

l 906标准型

     应用：卫生型液体存储容器、强腐蚀性容器

     测量范围： 0~20米

     过程连接： 法兰

     过程温度： -40～100℃

     过程压力： -0.1～0.3MPa

     精度： ±3mm

     防护等级：IP67

     频率： 26GHz

     电源：两线制（DC24V）/四线制（DC24V/AC220V）

     防爆等级： Exia ⅡC T6 Ga / Exd ⅡC T6 Gb

     外壳：铝 单腔 / 铝 双腔 / 塑料 单腔/ 不锈钢 单腔

     信号输出：4...20mA/HART( 两线/四线 ) / Mod bus-RS485

l 906耐压耐高温型

     应用：卫生型液体存储容器、强腐蚀性容器

     测量范围： 0~20米

     过程连接： 法兰

     过程温度：-40～130℃( 标准型 ) /  -40～200℃( 高温型 )

     过程压力： -0.1～2.5MPa（PTFE整体填充天线）

     精度： ±3mm

     防护等级：IP67

     频率： 26GHz

     电源：两线制（DC24V）/四线制（DC24V/AC220V）

     防爆等级： Exia ⅡC T6 Ga / Exd ⅡC T6 Gb

     外壳：铝 单腔 / 铝 双腔 / 塑料 单腔/ 不锈钢 单腔

技术参数

过程连接                                                  螺纹 G1½ ”A /   螺纹 1½ ”NPT /  法兰

天线型材                                                  不锈钢 / 四氟（PTFE）

外 壳                                                        铸铝、不锈钢、塑料

外壳和外壳盖之间的密封                          硅橡胶

外壳视窗                                                 聚碳酸酯

接地端子                                                不锈钢

供电电压

两线制                                                  24 VDC

四线制                                                  6～24VDC （Modbus-RS485）

                                                            198～242VAC（双腔隔爆）

                                                            110VAC （双腔隔爆）

功耗                                                     Max.  22. 5mA / 1W

允许纹波                                  - <100Hz                           Uss < lV

                                                           - (100～100K) Hz               Uss < l0mV

电缆参数                                      电缆入口／插头                   1个电缆入口（M20×l.5）

                                                                                                      1个盲堵（M20×l.5）

                                                           接线端子                            可用2.5mm²导线

输出参数

输出信号                                              ( 4～2 0) mA  /  Modbus-RS485

分辨率                                             1. 6uA

故障信号                                         电流输出不变/ 20. 5mA /22mA/ 3.9mA

积分时间                                       （0～36）s 可调

特征参数

盲区                                                      天线末端

上限测量距离                                              901                                   10米   （液体型）

                                                                  902                                   30米   （液体型）

                                                                  902T                                 20米   （液体型）

                                                                  902S                                 15米   （液体型）

                                                                  903                                   70米   （固体型）

                                                                  904                                   80米   （固体型）

                                                                  905                                   30米   （固体型）

                                                                  906                                   20米   （液体型）

微波频率                                              26GHz

通讯接口                                              HART通讯协议 /  Modbus-RS485通讯协议

测量间隔                                              大约1秒（取决于参数设置）

调整时间                                              大约1秒（取决于参数设置）

显示分辨率                                          1mm

工作存储及运输温度                          (-40～80) ℃

过程温度(天线部分的温度)                901         -40～130℃

                                                       902         -40～130℃ (标准型) /-40～230℃ (高温型)

                                                       902T      -40～130℃ (标准型) /-40～230℃ (高温型)

                                                       902S       -40～130℃ (标准型) /-40～230℃ (高温型)

                                                       903         -40～130℃ (标准型) /-40～230℃ (高温型)

                                                       904         -40～130℃ (标准型) /-40～230℃ (高温型)

                                                       905         -40～130℃ (标准型) /-40～230℃ (高温型)

                                                      906          -40～100℃

相对湿度                                           ˂ 95%

压力                                                  Max. 4.0MPa

耐震                                                 振动频率(10～150)Hz，振动加速度可达l0m/s²

产品尺寸：

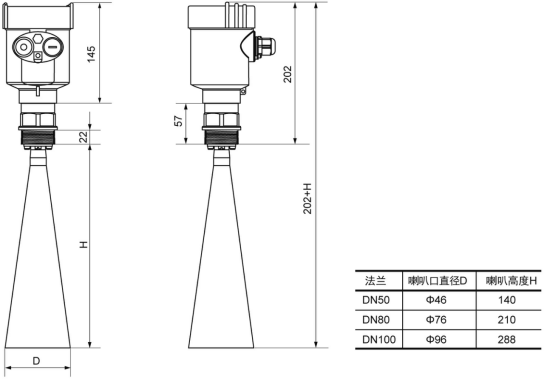

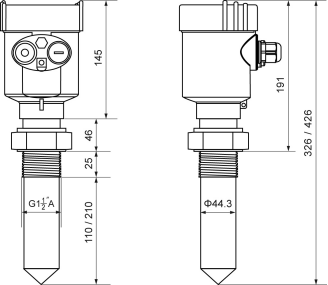

901

902

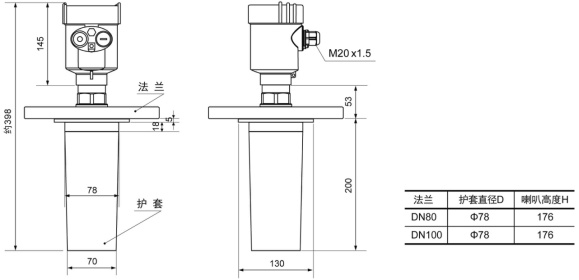

902T

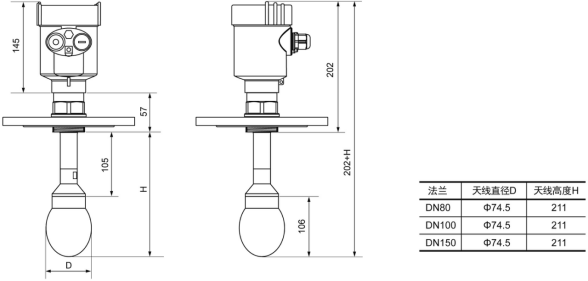

902S

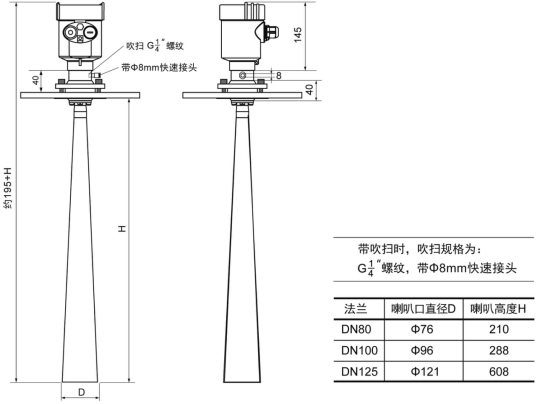

903

904

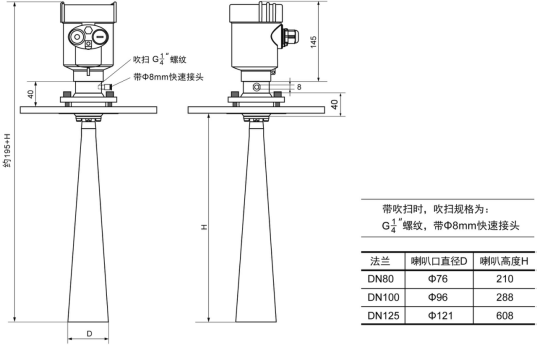

905

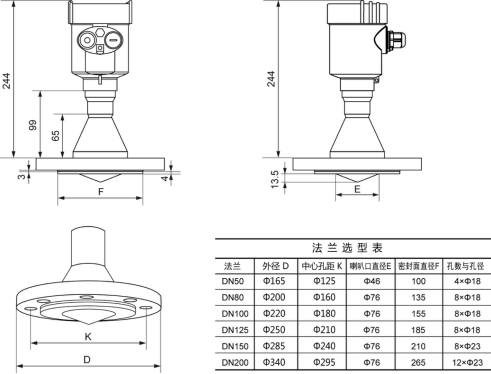

906标准型

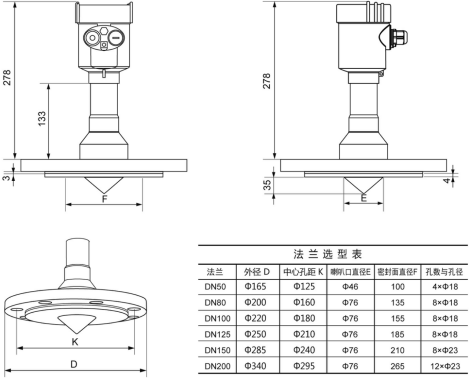

906耐压耐高温型
